Как подключить Teltonika FMC125 к Trekk
Около 10 минут. Можно настроить по SMS, без компьютера.
- 4G LTE Cat 1 и 2G
- RS232 и RS485 для датчиков LLS
- 2 цифровых входа
- 1 выход
- 1-Wire
- Резервный аккумулятор
Что понадобится
- Трекер и SIM-карта с мобильным интернетом
- Телефон для SMS или компьютер с Windows и Teltonika Configurator
- Аккаунт Trekk: 30 дней бесплатно, до 20 машин
Куда отправлять данные
- Сервер
tracker.trekk.io- Порт
5027- Протокол
TCP
UDP не поддерживается. Codec 8 и Codec 8 Extended подходят оба, менять ничего не нужно.
1Подключите провода
Таблица контактов
| 1 | Питание +10…30 В. Постоянный плюс через предохранитель 3 А. |
|---|---|
| 2 | AIN1 / DIN2: аналоговый вход 0–30 В или второй цифровой вход. |
| 3 | RS232 RX. |
| 4 | RS232 TX. |
| 5 | DIN1, зажигание. |
| 6 | TX для CAN-адаптера (LV-CAN200, ALL-CAN300). |
| 7 | Масса (−). На кузов, на чистый металл без краски. |
| 8 | DOUT1, выход для реле (открытый коллектор). |
| 9 | RS485 A. |
| 10 | RS485 B. |
| 11 | 1-Wire, данные. |
| 12 | RX для CAN-адаптера. |
Номера контактов взяты из краткого руководства Teltonika для FMC125 (Quick Manual).
Провод зажигания проверьте тестером: напряжение должно оставаться, когда двигатель заведён. Провод ACC (первое положение ключа) не подходит.
Антенны внутри, поэтому не ставьте трекер под металл. Там GPS будет ловить плохо.
2Вставьте SIM-карту
- SIM-карту вставляйте при выключенном трекере. Слот SIM 1 тот, что ближе к плате. На карте должен быть включён мобильный интернет и отключён запрос PIN-кода.
- Подключите аккумулятор к плате.
3Направьте трекер на Trekk
Впишите данные оператора, скопируйте команду и отправьте её SMS на номер SIM-карты трекера.
setparam 2001:;2002:;2003:;2004:tracker.trekk.io;2005:5027;2006:0
В начале команды два пробела: так трекер понимает, что SMS-логина и пароля нет.
APN знает оператор. Его обычно пишут на сайте оператора или в настройках интернета на телефоне.
- Подключите трекер к компьютеру по USB и откройте Teltonika Configurator.
- Teltonika Configurator работает только на Windows, а драйвер Teltonika COM только для x64. Если у вас Mac, настройте трекер по SMS.
- Можно подключиться и без кабеля, по Bluetooth. Пароль по умолчанию 5555.
- В разделе GPRS укажите APN SIM-карты (и логин с паролем, если их требует оператор).
- Там же, в Server Settings: сервер
tracker.trekk.io, порт5027, протокол TCP. - В разделе System в Ignition Source выберите вход зажигания (подробнее ниже, в разделе «Зажигание»).
- Нажмите Save to device.
4Добавьте трекер в Trekk

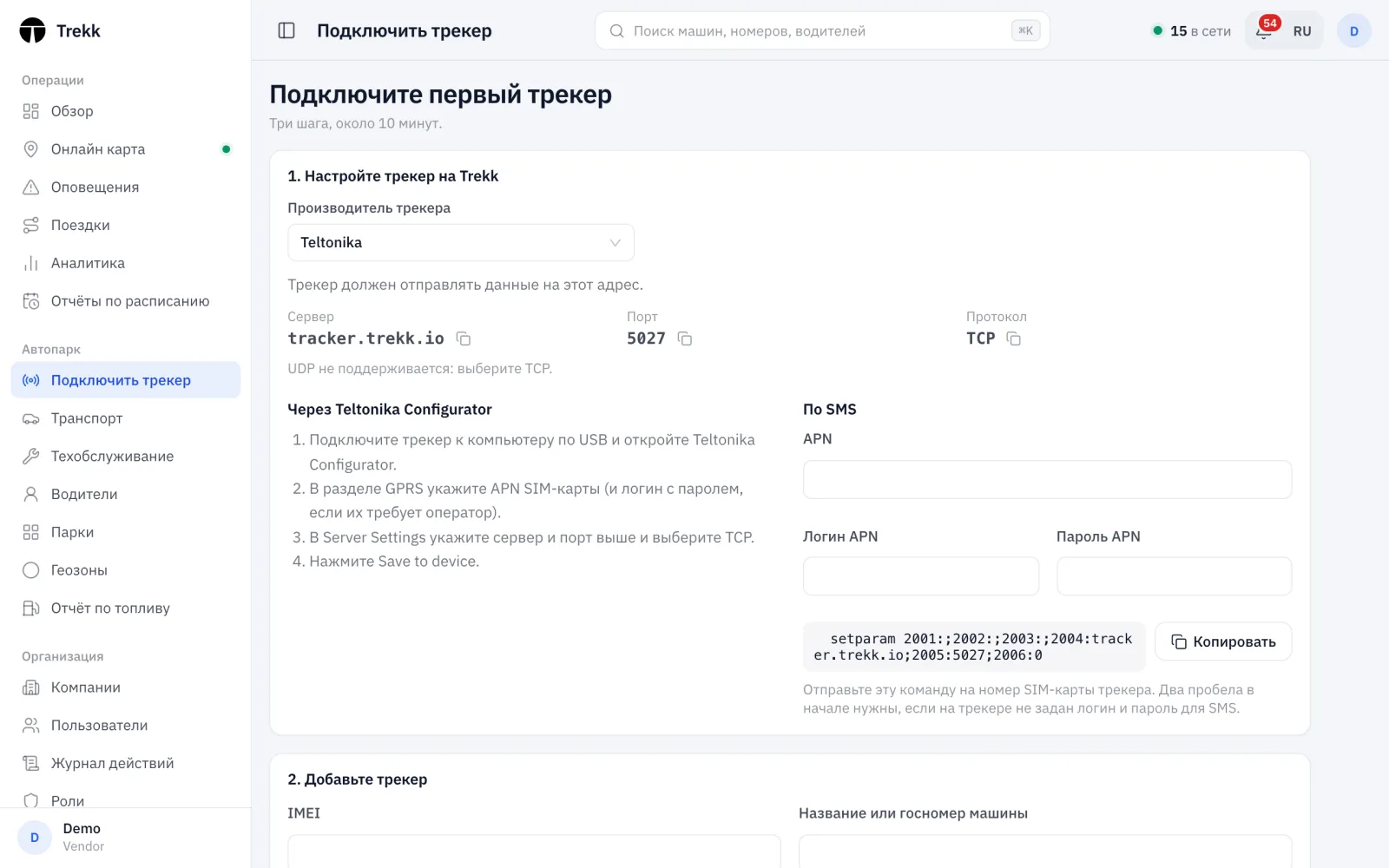

В панели Trekk откройте «Подключить трекер», введите IMEI (15 цифр на наклейке трекера и на коробке) и название или госномер машины. Когда трекер пришлёт данные, статус сменится на «Подключён».
5Проверьте связь
Если машина не появилась за несколько минут, отправьте трекеру SMS getstatus с двумя пробелами перед словом. Вставьте ответ сюда, и мы покажем, в чём дело.
Когда машина подключится, откройте её в Trekk на вкладке «Телеметрия». Там видно зажигание, напряжение питания, число спутников и уровень сигнала.
Что значат индикаторы
Коротко о FMC125
FMC125 работает в 4G (LTE Cat 1), а где 4G нет, переходит на 2G. Антенны внутри корпуса, есть резервный аккумулятор и два слота под SIM. От простых трекеров его отличают порты RS232 и RS485 для датчиков уровня топлива (LLS) и другого оборудования. Ещё есть 1-Wire, два цифровых входа, аналоговый вход и выход. Его берут для грузовиков, спецтехники и любых машин, где нужен контроль топлива.
Зажигание
Trekk делит путь на поездки и стоянки по зажиганию. В Configurator откройте System и в Ignition Source выберите DIN 1, если зажигание подключено к контакту 5. Если провода зажигания нет, выберите Power Voltage (при заведённом двигателе напряжение выше) или Accelerometer (по движению). С проводом зажигания поездки точнее.
Датчики уровня топлива (LLS)
К RS232 подключается один датчик LLS, к RS485 до пяти, у каждого свой адрес. Сначала подключите общую массу, потом линии данных. Не подавайте питание на A/B (RS485) и TX/RX (RS232) и не путайте их местами: трекер может сгореть.
- В Configurator откройте RS232\RS485 и выберите режим LLS. Для RS485 укажите адреса датчиков точно такие, как в самих датчиках.
- В разделе I/O проверьте, что у LLS 1 Fuel Level (и LLS 2, если датчиков два) приоритет Low, а не None. С None трекер это значение не отправляет.
- Нажмите Save to device.
- В Trekk откройте машину и перейдите на вкладку «Топливо». Для бака выберите вход «Датчик LLS 1 (RS232/RS485)» и заполните тарировочную таблицу: сырое значение → литры. Таблицу можно загрузить из программы датчика кнопкой «Импорт CSV».
Под входом Trekk показывает текущее значение, например «Сейчас: 2730 → 40 л». Если там написано «С этого входа пока нет значения», с датчика ничего не приходит. Trekk считает до двух баков на машину и складывает их.
Частые вопросы
UDP поддерживается?
Нет, только TCP. Выберите TCP в настройках сервера.
Нужно ли менять Codec 8 на Codec 8 Extended?
Нет. Trekk принимает оба.
Пропадут ли данные, если нет связи?
Нет. Трекер хранит записи в памяти и отправит их, когда связь появится.
У меня Mac, Configurator не запускается.
Configurator работает только на Windows. Настройте трекер по SMS: всё, что нужно для Trekk, делается одной командой.
Трекер на связи, но машины в Trekk нет.
Проверьте IMEI: отправьте getimeiccid с двумя пробелами в начале и сравните с IMEI машины в Trekk. Trekk не принимает трекеры, которые не добавлены к машине.
